在上面的文章中小编和大家分享了关于模具钢材料性能及特点，大家对模具钢材料也有了一定的了解和认识。下面江苏东锜模具小编和大家分享下关于模具钢的材料属性及要求。

　　

　　 一.钢材的定义

　　

　　 钢材是指含碳量在0.0218％-2.11％的铁碳合金。在普通钢材中，添加Cr、Mo、V、Ni等合金成分就得到了合金钢，我们的模具钢材都属于合金钢。

　　

　　 改变钢材性能的办法，主要有以下三方面：

　　

　　 1.合金成分

　　

　　 （1）碳：C

　　

　　 作用：增加淬火组织的硬度；形成碳化物，提高耐磨性；降低韧性；降低可焊性。

　　

　　 （2）铬：Cr

　　

　　 作用：提高钢之硬度，形成坚硬及稳定的碳化铬，从而改善耐磨性；能提高钢的淬透性；当Cr含量超过12%时，具有耐腐蚀作用，并提供良好的抛光性。

　　

　　 （3）钼：Mo

　　

　　 作用：Mo是强碳化物形成元素，提高耐磨性；Mo>0.5％能抑止其他合金元素引致之回火脆性；提供红硬性，热强度；提高淬透性，回火稳定性。

　　

　　 （4）钒：V

　　

　　 作用：可以形成高硬度碳化物，提高耐磨性；细化钢的晶粒，降低过热敏感性；提高钢之强度、韧性及回火稳定性。

　　

　　 （5）镍：Ni

　　

　　 作用：能提高钢的淬透性；能细化晶粒。

　　

　　 （6）硫：S

　　

　　 常以MnS形式存在钢中，割裂基体的连续性，恶化材料的韧性、抗腐蚀性、抛光性、放电加工性、蚀纹性，可提高材料的切削能力。

　　

　　 2.冶炼工艺

　　

　　 （1）电渣重熔（ESR）

　　

　　 将粗钢坯置于电渣炉中，通入强电流，使电炉产生很高的温度，使粗钢坯熔化成钢水，钢水流经电渣，杂质被电渣过滤吸附，从而达到纯化的效果。整体重熔速度快，但一些非常细小的杂质并未除去。

　　

　　 （2）真空电弧重熔（VAR）

　　

　　 在真空炉里，通入强电流在钢胚上，钢胚底部开始熔化，杂质汽化成气体被抽走，从而将钢材纯度提高，而且它是一滴一滴地凝固，凝固速度非常快，组织变得很致密。特点是杂质去得**，但整体重熔速度慢。

　　

　　 3.热处理

　　

　　 钢材的热处理，是指经过加热然后冷却，通过控制钢材的加热温度、保温时间及冷却速度来改变钢的性能，以满足加工或使用要求的工艺过程。

　　

　　 主要的热处理工艺有：退火、淬火、回火。

　　

　　 二.模具钢按用途分类

　　

　　 1.冷作模具钢

　　

　　 冷作模具钢主要用于制造对冷状态下的工件进行压制成型的模具，如冷冲裁模具、冷冲压模具、冷拉深模具、压印模具、冷挤压模具、螺纹压制模具和粉末压制模具等。冷作模具钢的范围很广，从各种碳素工具钢、合金工具钢、高速工具钢到粉末高速工具钢和粉末高合金模具钢。

　　

　　 2.热作模具钢

　　

　　 热作模具钢主要用于制造对高温状态下的工件进行压力加工的模具，如热锻模具、热挤压模具、压铸模具、热镦锻模具等。常用的热作模具钢有：中高含碳量的添加Cr、W、Mo、V等合金元素的合金模具钢；对特殊要求的热作模具钢，有时采用高合金奥氏体耐热模具钢制造。

　　

　　 3.塑料模具钢

　　

　　 由于塑料的品种很多，对塑料制品的要求差别也很大，对制造塑料模具的材料也提出了各种不同的性能要求。所以，不少工业发达国家已经形成了范围很广的塑料模具用钢系列。包括碳素结构钢、渗碳型塑料模具钢、预硬型塑料模具钢、时效硬化型塑料模具钢、耐蚀塑料模具钢、易切塑料模具钢、整体淬硬型塑料模具钢、马氏体时效钢以及镜面抛光用塑料模具钢等。

　　

　　 三.模具对钢材的要求

　　

　　 把模具按寿命长短分为五级，对钢材的要求：

　　

　　 一般把模具按使用寿命的长短分五级

。一级在百万次以上，二级是50万-100万次，三级在30万-50万次，四级在10万-30万次，五在10万次以下。

　　

　　 一级与二级模具都要求用可以热处理、硬度在HRC50左右的钢材，否则易于磨损，注塑出的产品易超差，故所选的钢材既要有较好的热处理性能，又要在高硬度状态下有好的切削性能，当然还有其他方面的考虑。

　　

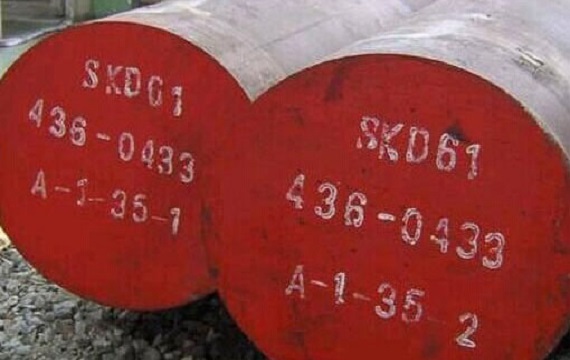

　　 通常选用瑞典的8407、S136，美国的420、H13，欧洲的2316、2344、083，或日本的SKD61、DC53（原为五金模材料，特殊情况下使用）。有强腐蚀性的塑胶一般选S136、2316、420等钢材，弱腐蚀性的除选S136、2316、420外，还有SKD61、NAK80、PAK90、718M。

　　

　　 产品的外观要求对模具材料的选择亦有很大的影响。透明件和表面要求抛镜面的产品，可选用的材料有S136、2316、718S、NAK80、PAK90、420，透明度特高的模具应选S136，其次是420。

　　

　　 三级模具用预硬料多，牌号有S136H、2316H、718H、083H，硬度HB270-340。

　　

　　 四五级模具用P20、718、738、618、2311、2711，对于要求特低的模具，还有可能用到S50C、45#钢，即直接在模胚上做型腔。

　　

　　 以上是小编和大家分享的关于模具钢的材料属性及要求的相关知识讲解，如需了解更多关于模具钢知识可以阅读下《模具钢的型号及分类》。

本文链接地址：http://tokais.cn/news/1349.html

原文标题：模具钢的材料属性及要求
