塑料模具型腔及零部件包括型腔、型芯、滑块、镶件、斜顶、侧抽等，是与塑料直接接触而成型制品的模具零部件。模具型腔及零部件的材质直接关系到模具的质量、寿命，决定着所成型塑料制品的外观及内在质量，必须十分慎重，一般要在合同规定及客户要求的基础上，根据制品和模具的要求及特点选用。

　　

　　 ㈠模具型腔及零部件用 模具钢材的选用原则：

　　

　　 根据所成型塑料的种类、制品的形状、尺寸精度、制品的外观质量及使用要求、生产批量大小等，兼顾材料的切削、抛光、焊接、蚀纹、变形、耐磨等各项性能，同时考虑经济性以及模具的制造条件和加工方法，以选用不同类型的钢材。

　　

　　 ⒈对于成型透明塑料制品的模具，其型腔和型芯均需选用高镜面抛光性能的高档进口模具钢材，如718（p20+ni类）、nak80（p21类）、s136（420类）、h13类钢等，其中718、nak80为预硬状态，不需再进行热处理；s136及h13类钢均为退火状态，硬度一般为hb160-200，粗加工后需进行真空淬火及回火处理，s136的硬度一般为hrc40-50，h13类钢的硬度一般为hrc45-55（可根据具体牌号确定）。

　　

　　 ⒉对于制品外观质量要求高，长寿命、大批量生产的模具，其模具型腔及零部件用模具钢材选择如下：

　　

　　 a) 型腔需选用高镜面抛光性能的高档进口钢材，如718（p20+ni类）、nak80（p21类）等，均为预硬状态，不需再进行热处理。

　　

　　 b) 型芯可选用中低档进口p20或p20+ni类钢材，如618、738、2738、638、718等，均为预硬状态；对生产批量不大的模具，也可选用国产塑料模具钢或s50c、s55c等进口优质碳素钢。

　　

　　 ⒊对于制品外观质量要求一般的模具，其模具型腔及零部件用模具钢材选择如下：

　　

　　 a) 小型、精密模具型腔和型芯均选用中档进口p20或p20+ni类钢材。

　　

　　 b) 大中型模具，所成型塑料对钢材无特殊要求，型腔可选用中低档进口p20或p20+ni类钢材；型芯可选用低档进口p20类钢材或进口优质碳素钢s50c、s55c等，也可选用国产塑料模具钢。

　　

　　 c) 对于蚀皮纹的型腔，当蚀梨花纹时应争取避免选用p20+ni类的2738（738）牌号。

　　

　　 ⒋对无外观质量要求的内部结构件，成型材料对模具钢材亦无特殊要求的模具，其模具型腔及零部件用模具钢材选择如下：

　　

　　 a) 对于大中型模具，型腔可选用低档的进口p20或p20+ni类钢材，也可选用进口优质碳素钢s55c、s50c或国产p20或p20+ni类塑料模具钢；型芯可选用进口或国产优质碳素钢。

　　

　　 b) 对于小型模具，若产量较高，结构较复杂，型腔可选用低档的进口p20或p20+ni类钢材，也可选用国产p20或p20+ni类塑料模具钢；型芯可选用国产塑料模具钢。

　　

　　 c) 对于结构较简单，产量不高的小型模具，型腔型芯均可选用国产塑料模具钢或优质碳素钢。

　　

　　 ⒌对于成型含氟、氯等有腐蚀性的塑料和各类添加阻燃剂塑料的模具，若制品要求较高，可选用进口的耐蚀钢，要求一般的可选用国产的耐蚀钢。

　　

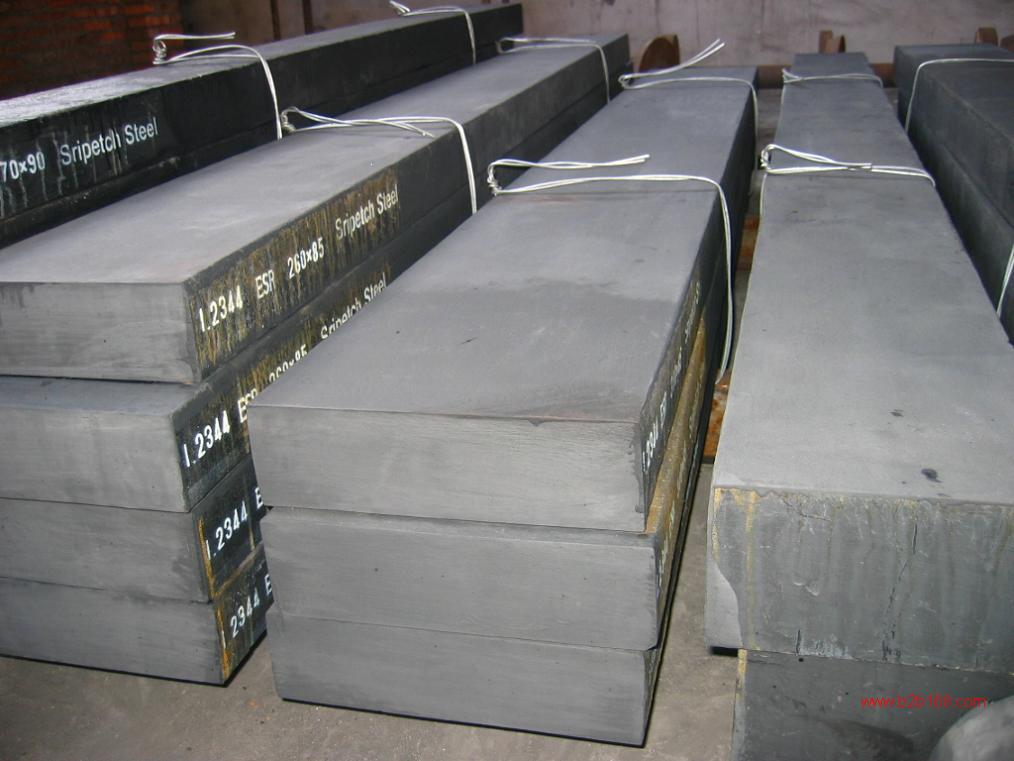

　　 ⒍对于成型对模具钢材有较强摩擦、冲击性塑料的模具，例如用来注射尼龙+玻璃纤维料的模具，需选用具有高耐磨、高抗热拉强度及高韧性等优点的进口或国产h13类钢材。

　　

　　 ⒎成型镶件一般与所镶入的零件选用相同材料。对于模具较难冷却的部分或要求冷却效果较高的部分，镶件材料应选用铍青铜或合金铝。

　　

　　 ⒏对于模具中参与成型的活动部件材料选择原则如下：

　　

　　 a) 透明件应选用抛光性好的高档进口钢材，如718、nak80等。

　　

　　 b) 非透明件，一般应选用硬度和强度较高的中档进口钢材，如618、738、2738、638、318等，表面进行氮化处理，氮化层深度为0.15-0.2mm，硬度为hv700-900。

　　

　　 c) 若模具要求较低，也可选用低档进口钢材或国产钢材，氮化处理硬度一般为hv600-800。

　　

　　 ㈡常用的 模具钢材性能及用途

　　

　　 ⒈p20类模具钢材（预硬塑料模具钢）：

　　

　　 参考成分(%)：c:0.28-0.40；si:0.20-0.80；mn:0.60-1.00；cr:1.40-2.00；mo:0.30-0.55；ni:≤0.25；

　　

　　 国标钢号：3cr2mo

　　

　　 ⑴瑞典一胜百assab 618：出厂状态及参考硬度：预硬hb280~320；性能及用途：具有良好的抛光和切削加工性能，广泛应用于热塑性塑料的注射模（一般用于中小型模具，可焊性一般）。

　　

　　 ⑵日本大同(daido steel)px4、px5: 出厂状态及参考硬度：预硬hrc30~33；性能及用途：具有良好抛光性能，以焊接开裂敏感性低的成分平衡设计，焊接性能大幅度改善，用于大型镜面模具，如汽车尾灯、前挡板以及摄象机、家用电器壳体等。px5焊接性能、蚀纹性能较好，但易出加工砂眼，氮化性能一般（高光时）。

　　

　　 ⑶德国葛利兹(groditz)w.1.2311：出厂状态及参考硬度：预硬hrc30~34；性能及用途：用于大型优质长期生产塑料模具，适合制造电视机壳、冰柜、洗衣机、水桶等模具。

　　

　　 ⑷德国德威gsw-2311: 出厂状态及参考硬度：预硬hrc31~34；性能及用途：电蚀加工性能好，用于大中型镜面塑料模具。

　　

　　 ⑸奥地利百禄(bohler)m202：出厂状态及参考硬度：预硬hrc30~34；性能及用途：属p20类，但碳、锰含量偏高。可进行电蚀加工，用于家电和汽车用塑料模具。

　　

　　 ⑹法国阿塞洛(arcelor)sp300：出厂状态及参考硬度：预硬hrc30~34；性能及用途：具有良好的加工工艺性，抛光性和皮纹加工性，用于大而厚的塑料模具。

　　

　　 ⑻国产p20(3cr2mo,抚顺特钢ft61): 出厂状态及参考硬度：预硬hrc30~36；性能及用途：淬透性高，综合力学性能好，抛光性能好，用于大中型复杂精密模具型腔、型芯、滑块、镶件等。

　　

　　 ⒉p20+ni类模具钢材（预硬镜面塑料模具钢）：

　　

　　 参考成分(%)：在p20的基础上加入1%左右的ni；

　　

　　 国标钢号：3cr2nimo或3cr2nimnmo

　　

　　 ⑴瑞典一胜百assab 718(uddeholm impax hh)：出厂状态及参考硬度：预硬hb290~370；性能及用途：具有高淬透性，良好的抛光性能、电蚀加工性能和皮纹加工性能，适用于大型镜面塑料模具。

　　

　　 ⑵日本大同(daido steel)pac5000: 出厂状态及参考硬度：预硬hrc36~39；性能及用途：硬度为36~39hrc的预硬钢,可直接刻模加工后付诸使用；组织及硬度均一,镜面可达#5000水平；采用焊接开裂敏感性较低的成分设计,焊接性良好。

　　

　　 ⑶德国葛利兹(groditz)w.1.2738：出厂状态及参考硬度：预硬hrc29~35；性能及用途：材质硬度均匀；抛光性能优良；机械加工性能良好；有良好的淬火回火热处理性能；可施以氮化；适合表面处理（如：镀铬）。适合大型的塑料模具，特别是厚度大于mm，其淬透性及均匀度良好；大型塑料模具、模座；压铸模架。

　　

　　 ⑷德国葛利兹(groditz)w.1.2711：出厂状态及参考硬度：预硬hrc32~40；性能及用途：①油淬及气淬塑料模具钢，有良好的淬透性；②良好的韧性；③抗热性能良好，适于冷作工具用途；④适于表面处理（如：镀铬）；⑤有良好的抛光性能。适用于：①压制模具、模架、支撑工具；②需高硬度大型模具。。

　　

　　 ⑸德国德威gsw-2738: 出厂状态及参考硬度：预硬hrc32~35；性能及用途：硬度均匀，切削性能和抛光性能较好，变形较小，用于大中型高韧性高抛光度模具，但可焊性一般，蚀纹易出现“梨花纹”。

　　

　　 ⑹德国德威gsw-2711: 出厂状态及参考硬度：预硬hrc35~38；性能及用途：高强度、高韧性、高光整度塑料模具钢，具有良好的精光性能，适用于大中型及复杂塑料模具。

　　

　　 ⑺奥地利百禄(bohler)m238：出厂状态及参考硬度：预硬hrc31~34；性能及用途：碳、锰含量偏高，镜面抛光性能好，可进行电蚀加工。

　　

　　 ⑻法国阿塞洛(arcelor)sp2738：出厂状态及参考硬度：预硬hrc30~34；性能及用途：具有良好的加工工艺性，抛光性和皮纹加工性，用于大而厚的塑料模具。

　　

　　 ⑼法国usinor clc2738：出厂状态及参考硬度：预硬hrc30~34；性能及用途：淬透性高，硬度均匀，具有良好的抛光、电蚀加工和皮纹加工性能，适于渗氮，用于大中型镜面塑料模具。

　　

　　 ⑽国产718(3cr2nimo,抚顺特钢3cr2nimnmo ,ft62): 出厂状态及参考硬度：预硬hrc29~34；性能及用途：淬透性高，综合力学性能好，抛光性能好，用于特大型、大型复杂精密模具型腔、型芯。

　　

　　 ⒊p21类模具钢材(时效硬化塑料模具钢)

　　

　　 ⑴日本大同(daido steel)nak55、nak80: 出厂状态及参考硬度：预硬hrc37~43；性能及用途：高硬度镜面模具钢，用于高精度镜面模具。nak55切削加工性能好，nak80具有优良的镜面抛光性能

。二者的缺点是补焊性能差，韧性较低，较细的圆柱凸起易折断（如喇叭窗网孔镶件）。

　　

　　 ⑵韩国重工(株)ham-10：出厂状态及参考硬度预硬hrc37~42；性能及用途：析出型硬化钢，具有优良的镜面抛光性能，用于塑料透明部件（如汽车灯具、冰箱抽屉等）模具。

　　

　　 ⑶国产nak80(抚顺特钢10ni3mncual,zft08,亦称pms钢)：出厂状态及参考硬度：预硬hrc36~43；性能及用途：时效硬化钢，表面至中心硬度均匀；电蚀(电火花)加工性能优良；由于是经过特殊熔炼，所以具有优良的镜面抛光性能及蚀刻加工性能，用于有镜面要求的塑料透明部件（如摄像机、收音机、音响设备、透明罩及胶片等）模具。

　　

　　 ⒋420类模具钢材(耐腐蚀镜面塑料模具钢)：

　　

　　 参考成分(%)：c:0.30~0.40；cr:12.0~14.0；si:≤1.20；mn:≤1.25；ni:≤0.60。

　　

　　 国标钢号：3cr13或4cr13

　　

　　 ⑴瑞典一胜百assab s136(uddeholm stavax esr)：出厂状态及参考硬度：退火215hb或预硬hrc30~34；性能及用途：耐蚀性好，淬回火后有较高硬度，抛光性好。用于耐腐蚀性和要求较高的塑料模具。

　　

　　 ⑵日本大同(daido steel)s-star: 出厂状态及参考硬度：退火215hb或预硬hrc30~34；性能及用途：具有高耐蚀性、高镜面抛光性，热处理变形小，用于耐蚀镜面精密模具。

　　

　　 ⑶德国葛利兹(groditz)w.1.2083 esr：出厂状态及参考硬度：退火225hb或预硬hrc30~34；性能及用途：①高光洁度；②良好的耐腐蚀性、耐磨性及机械加工性能；③淬透性质结构稳定，变形率低；④淬硬与回火状态后的抛光性能为***佳；⑤抗热应力疲劳性能良好；⑥材质均匀，高清净度。适用于：①防腐蚀需求，含酸性塑料，例如：pvc；②医疗器械模具；③光学仪器模具，例如：光盘、透镜等；④耐磨损模具。

　　

　　 ⑷德国德威gs-083: 出厂状态及参考硬度：退火230hb或预硬hrc30~35；性能及用途：用于抗腐蚀塑料模具。

　　

　　 ⑸奥地利百禄(bohler)m310：出厂状态及参考硬度：预硬hrc31~34；性能及用途：用于有防腐蚀要求及需镜面抛光的模具。

　　

　　 ⑹韩国重工(株)hems-1a：出厂状态及参考硬度：预硬hrc23~33；性能及用途：具有高镜面抛光性能，用于彩管玻壳、pvc底盘等模具。

　　

　　 ⑺国产s136(3cr13或4cr13,抚顺特钢ft64): 出厂状态及参考硬度：退火至235hb或预硬hrc30~36；性能及用途：机械加工性能好，经热处理（淬火+回火）后具有优良的耐腐蚀性能，抛光性能、较高的强度和耐磨性，适宜制造承受高负荷、高耐磨及在腐蚀介质作用下的塑料模具、透明塑料制品模具等，但补焊性能较差。

　　

　　 ⑻国产fs136(4cr13siniv,抚顺特钢研发生产): 出厂状态及参考硬度：退火至235hb或预硬hrc30~36；性能及用途：在国产s136(4cr13)的基础上，微调v、ni含量，优化合金配料，有效提高钢材纯净度，较大幅度降低s、p含量，钢锭经均匀化处理，改善合金成分的均匀性，成品钢材经高温回火作为***终热处理，软化硬度，改善组织，有效提高了耐腐蚀性能和镜面抛光性能。适用于耐腐蚀性和镜面抛光要求较高的塑料模具。

　　

　　 ⒌高抗腐蚀类模具钢材：

　　

　　 ⑴日本大同(daido steel)g-star: 出厂状态及参考硬度：预硬hrc31~34；性能及用途：耐腐蚀性优良（属于马氏体系不锈钢）；被切削性优良（易切削不锈钢）；出厂硬度达33hrc，可直接使用；经淬火回火达高硬度化：48hrc（1030℃淬火）。主要用途:光盘用模胚；要求耐腐蚀的模板；怕生锈的有冷却水孔模板；可取代镀铬模具；nak，px5的要求耐腐蚀的模腔。

　　

　　 ⑵日本大同(daido steel)440c-esr: 出厂状态及参考硬度：退火至269hb，可淬火回火至hrc 54~58；性能及用途：品质稳定（采用esr特殊熔炼）；耐磨损优良（热处理硬度：56hrc）；耐腐蚀性优良（属于马氏体系不锈钢）。主要用途：既要求耐磨损又要求耐腐蚀性的塑料模具钢；半导体ic封口用塑料模具钢；要求耐锈蚀模具配件。。

　　

　　 ⑶法国usinor clc2316h：出厂状态及参考硬度预硬hrc30~34；性能及用途：优良的耐蚀性能和镜面抛光性能，高的力学强度和耐磨性，用于耐腐蚀和需镜面抛光的模具。

　　

　　 ⑷德国葛利兹(groditz)w.1.2316 esr：出厂状态及参考硬度：预硬hrc29~34；性能及用途：①调质预硬塑料模具钢；②高光洁度；③优良的耐腐蚀性；④优良的抛光性；⑤良好的耐磨性、韧性；⑥抗热应力疲劳性能良好；⑦材质均匀，高清净度。适用于抗高酸性能的工模具。

　　

　　 ⑸德国德威gsw-2316: 出厂状态及参考硬度：预硬至hrc31~34；性能及用途：具有优良的耐蚀性能和镜面抛光性能，用于高防腐蚀及需镜面抛光的模具。

　　

　　 ⑹奥地利百禄(bohler)m300：出厂状态及参考硬度：预硬hrc31~34；性能及用途：用于高防腐蚀要求及需镜面抛光的模具。

　　

　　 ⑺国产3cr17mo(高耐腐蚀超镜面塑料模具钢，抚顺特钢研发生产)：出厂状态及参考硬度：退火至285hb或预硬至hrc30~36；性能及用途：真空精炼加电渣重熔工艺，钢质纯净，耐磨性能高；适用于高防腐蚀及需要镜面抛光的模具，特别适合pvc产品模具。

　　
